ZTK（P）非防爆礦用提升機電控裝置適用于碼頭纜車提升，礦用主井單水平、多水平提升和副井單水平、多水平提升及單層罐籠、雙層罐籠等。
工作原理
結構特點

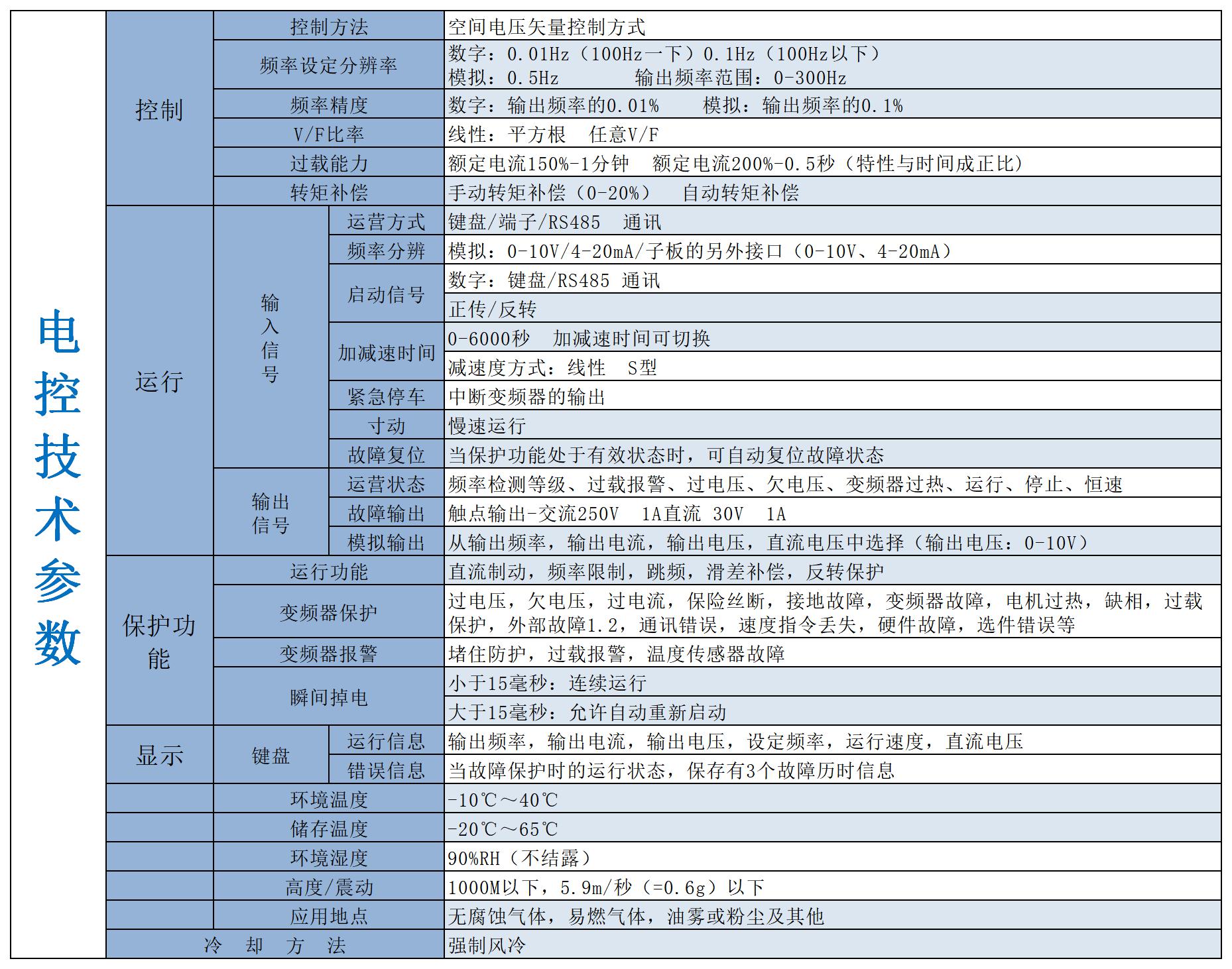

技術參數
ZTK（P）非防爆礦用提升機電控裝置適用于交流變頻電動機傳動的單繩纏繞式碼頭纜車提升機（絞車）或單繩纏繞式礦井提升機（絞車）和多繩摩擦式礦井提升機（絞車），可以與新安裝的提升機（絞車）配套，也適合于對提升機（絞車）老電控的技術改造。
ZTK（P）非防爆礦用提升機電控裝置適用于碼頭纜車提升，礦用主井單水平、多水平提升和副井單水平、多水平提升及單層罐籠、雙層罐籠等。
電控設備適用于以下適用場所(超出以下環境訂貨時應提出)：
1）、海拔高度不超過1000米，如超過這個海拔高度，元器件在功率、容量方面應按海拔高度的增加，適當降容使用，并考慮一些元器件的爬電距離等參數。
2）、周圍環境溫度不高于40℃，不低于0℃；
3）、相對濕度不超過百分之八十五；
4）、沒有導電塵埃及對金屬和絕緣有破壞作用的氣體；
5）、沒有劇烈振動和顛簸傾斜度不大于5°；
6）、沒有強磁場作用；
7）、不需防爆的場所；
8）、采取必要措施后能滿足適用的場所；
9）、特殊場所的應用需要非標訂貨，在技術協議中需要注明。

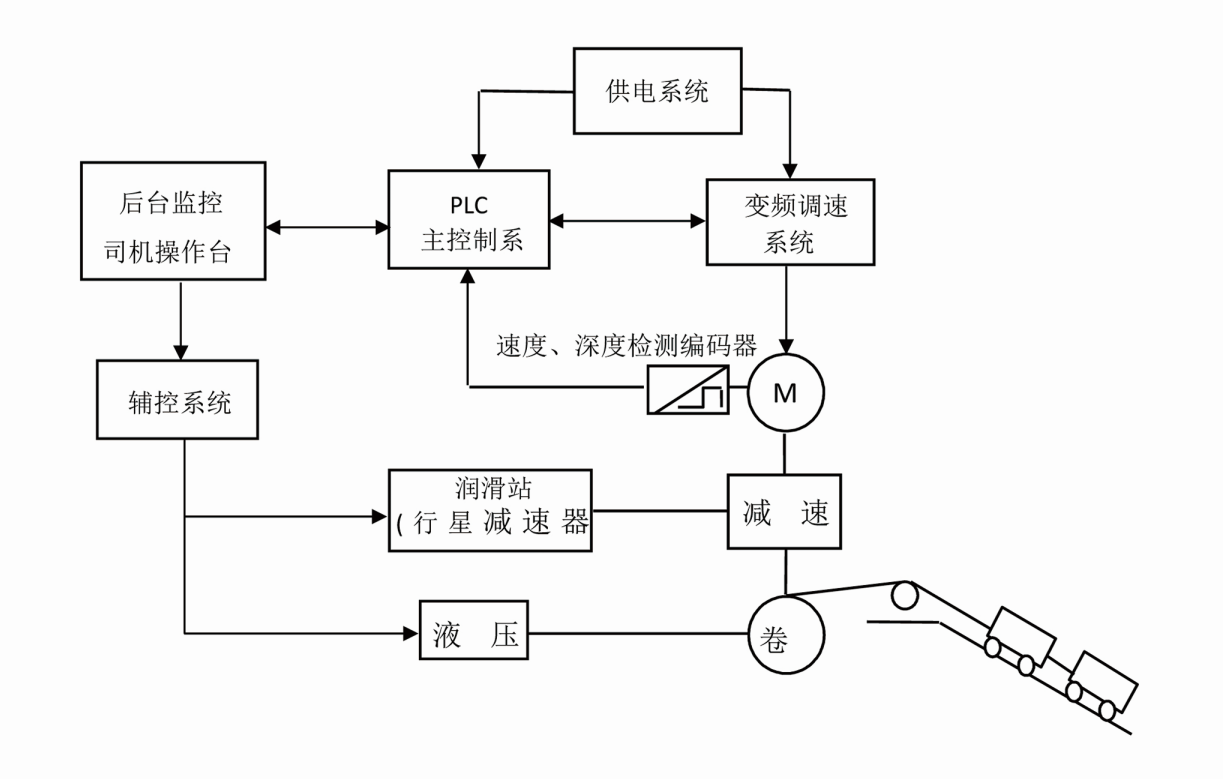

提升機（絞車）包括主機和電控系統。主機包括主電機、減速器、卷筒以及液壓站、潤滑站等。電控系統可簡單地劃分為：控制系統（PLC主控系統、輔控系統）、調速控制系統（供電系統、變頻調速系統）、操作監控系統（司機操縱臺、后臺監控），提升機（絞車）電控系統構成。
主要包括通過硬件和軟件設置的有關提升機連鎖保護的各種重故障點。發生重故障時，具有對故障種類記憶功能。排除故障后，用故障復位按鈕復位。保護裝置由以下幾部分組成：
1）、主令控制器手柄零位連鎖
當主令手柄處于中間零位時，零位觸點閉合允許回路接通。當回路斷電后，主令手柄需要回到零位，回路才允許重新接通。
2）、工作閘制動手柄連鎖限位開關
當工作閘手柄在全抱閘位置時，其限位開關的常開觸點閉合，允許回路接通。
3）、測速斷線保護
當主測速編碼器損壞或斷線時，PLC 判斷后實現保護功能。
4）、掉電保護
當電源柜斷路器合閘時ZK觸點閉合。當由于短路、過負荷、欠壓、失壓、司機人為緊急停車等原因而掉電時，斷開回路。
5）、液壓站油壓高保護
液壓站制動油壓超過要求時，PLC經過模擬量數值檢測，觸摸屏?xí)棾鰣缶畔?，完成本次提升，斷開回路。
6）、液壓站油溫高保護
液壓站制動油溫超過要求時，PLC經過傳感器模擬量數值檢測，觸摸屏?xí)棾鰣缶畔ⅲ瓿杀敬翁嵘?，斷開回路。
